■ Označení patice
E27, E40
■ Označení typů na trhu a popis
| Výbojka | LED náhrada | |||
|---|---|---|---|---|
| Eliptické | Tubulární | Eliptické | Tubulární | |
| Osram / Ledvance | NAV-E | NAV-T | HQL LED PRO | - |
| Philips | SON | SON-T | TrueForce LED | TrueForce LED Road |
| Tesla | SHC, SHL | - | - | |
Vysokotlaké sodíkové výbojky jsou stále velmi rozšířený druh světelného zdroje (ve veřejném osvětlení tvoří více než 80% světelných bodů). Jejich největší výhodou je jejich stále poměrně vysoká účinnost a největší nevýhodou je jejich velmi špatné podání barev (omezené rozpoznání barev). Z pohledu LED náhrad je vhodné rozlišovat mezi dvěma základnimi typy sodíkových výbojek: eliptické a tubulární.
Eliptické výbojky mají eliptickou baňku stejnou jako starší rtuťové výbojky. Sodíkové výbojky s eliptickou baňkou lze nalézt u svítidel, kde není kladen velký důraz na směrování světla vnitřní optickou soustavou (obecně spíše starší svítidla nebo náhrady rtuťových výbojek).
Tubulární výbojky mají úzkou baňku s podélným hořákem. Tubulární výbojky se především používají ve svítidlech s reflektorem, které umožňují lépe směrovat světlo daným směrem (např. svítidla pro veřejné osvětlení).
Sodíkové výbojky je vhodné nahrazovat právě s ohledem na optickou soustavu ve svítidle. Z tohoto pohledu mají eliptické výbojky větší nabídku LED náhrad než tubulární výbojky. A v případě tubulárních výbojek je třeba řešit i další aspekty LED náhrady (především velikost LED náhrady, změna ve vyzařování a navazující případná změna dodržení normy).

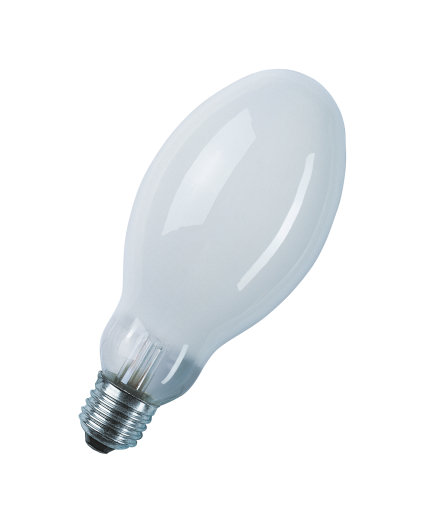

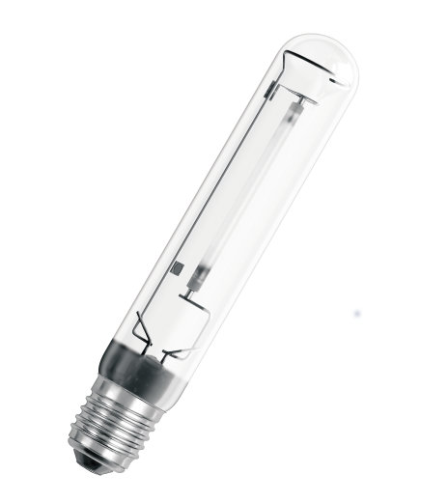

■ Fotka vysokotlaké sodíkové výbojky
vlevo tubulární výbojka, vpravo eliptická výbojka
 |
 |
■ Fotka LED náhrady
vlevo tubulární náhrada, vpravo eliptická náhrada (360°)
 |
 |
■ Výkonové řady vysokotlakých sodíkových výbojek
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 50 | 4000 |
| 70 | 6000 |
| 100 | 10000 |
| 150 | 15000 |
| 250 | cca 27000 |
| 400 | cca 50000 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, může se lišit u jednotlivých typů.
■ Dostupné LED náhrady pro sodíkové výbojky
| Příkon (W) | Světelný tok (lm) | Typ náhrady |
|---|---|---|
| 23 | 2700 | eliptické |
| 30 | 3600 | eliptické |
| 46 | 5400 | eliptické |
| 95 | (2700 K) 11700 | eliptické |
| 95 | (4000 K) 13000 | eliptické |
| 21 | 2850 | eliptické |
| 28 | 3800 | eliptické |
| 42 | 5700 | eliptické |
| 25 | 3100 | eliptické |
| 25 | 4000 | tubulární |
| 55 | 8400 | tubulární |
| 68 | 11200 | tubulární |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků vysokotlakých sodíkových výbojek.
■ Příkon
Vysokotlaké sodíkové výbojky jsou provozovány s elektromagnetickým předřadníkem či elektronickým předřadníkem (častěji asi s elektromagnetickým). K příkonu výbojky je tedy třeba vždy připočítat ztrátový výkon na předřadníku. Pokud není známý typ, je možné výkon výbojky vynásobit koeficientem 1,2. Příklad: svítidlo s 100W výbojkou má přibližný celkový příkon 120 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 68 W má příkon 68 W.
■ Porovnání vysokotlaké sodíkové výbojky a LED náhrady
| výbojka | LED | |
|---|---|---|
| Doba života (h) | 20 000 (i více) | 50 000 |
| Index podání barev (-) | 20 | 70-80 |
| Počet sepnutí (-) | *- | 50 000 - 100 000 |
| Činitel stárnutí (-) | 0,9 | 0,7 |
| Náhr. teplota chromatičnosti (K) | ** 2 000 | 3 000 - 4 000 |
| Maximální teplota (°C) | * (200) | 70 - 90 |
| Vyzařování (°) | 360 | 360 |
| Měrný výkon (se započtením předřadníku) (lm/W) | 70 - 120 | 120 - 170 |
| Potenciál úspory | - | cca 20-30 % |
* neudává se, ** přibližně
■ Ekonomické zhodnocení
Vstupní parametry: příkon výbojky včetně elektromagnetického předřadníku 120 W, příkon LED náhrady 68 W, cena LED náhrady 3500 Kč.

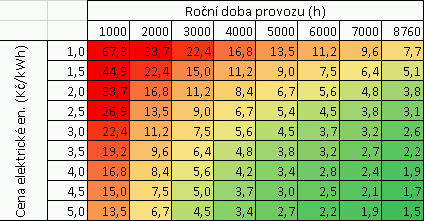

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit.
■ Úprava svítidla
Většina LED náhrad za vysokotlaké výbojky je určena pro výměnu za výbojky provozované s elektromagnetickým předřadníkem (nemusí být tedy potřeba žádná úprava svítidla). U svítidel s elektronickým předřadníkem je nutné předřadník vypojit. Vždy je nutné se nicméně držet pokyny výrobce LED světelného zdroje, které se mohou pro jednotlivé typy lišit.
■ Doporučení a závěr
LED náhrady za rtuťové, sodíkové a halogenidové výbojky jsou obvykle identické výrobky a vhodnost náhrady je nutné zvážit vůči konkrétnímu typu výbojky. Specifickou skupinou LED náhrad za vysokotlaké sodíkové výbojky jsou tubulární LED náhrady.
Vysokotlaké sodíkové výbojky jsou poměrně účinný světelný zdroj a pouhým ekonomickým pohledem je LED náhrada téměř nesmyslná. K použití LED náhrady mohou ale přispět i jiné světelné technické argumenty, především kvalitnější světlo světelných diod (vyšší podání barev a obvyklé bílé světlo). Omezením zcela jistě může být vyšší velikost LED náhrad, která nebude kompatibilní s některými výbojkovými svítidly. Dalším omezením je náhrada velkých světelných toků.
