■ Označení patice
E27, E40
■ Označení typů na trhu a popis
| Výbojka | LED náhrada | ||
|---|---|---|---|
| Typ 360° (eliptické) | Typ HIGH BAY | ||
| Osram / Ledvance | HQL | HQL LED PRO | HQL LED HIGHBAY |
| Philips | HPL | TrueForce LED, TrueForce LED Public | TrueForce LED Industrial a Retail, HIGH BAY |
| Tesla | RVL | - | - |
V případě náhrady rtuťových výbojek je třeba především rozlišovat dva druhy náhrad: 1. náhrady vyzařující 360° (dále označeny jako typ 360°), 2. směrové náhrady svítící pouze jedním směrem (dolů), označují se HIGH BAY.
V prvním případě je výpočet úspory daný pouze vyšší účinností světelných diod (LED) oproti rtuťovým výbojkám (tzn. rozdíl v příkonu).
V druhém případě se k potenciálu úspory přidává i směrovost vyzařování (menší odrazy ve svítidle a vyzařování pouze žádoucím směrem). Výpočet úspory náhrady v tomto případě závisí na svítidlech a nelze přesně určit. V případě prostor, na které se vztahují závazné světelně technické požadavky normy, je vhodné nejdříve začít pilotním testem a změřit osvětlenosti. Při náhradě směrovými LED náhradami dojde k celkové změně vyzařování a může mimo jiné hrozit riziko vyšího oslnění a menší rovnoměrnosti.

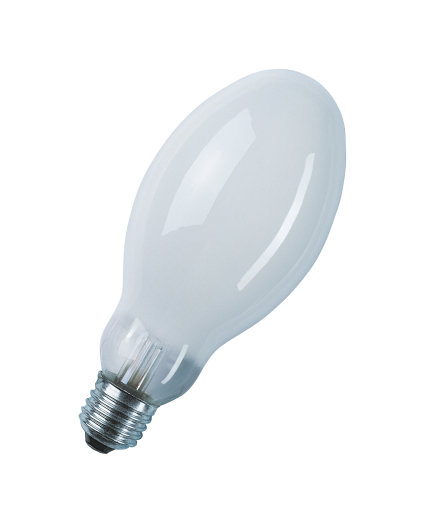

■ Fotka rtuťové výbojky

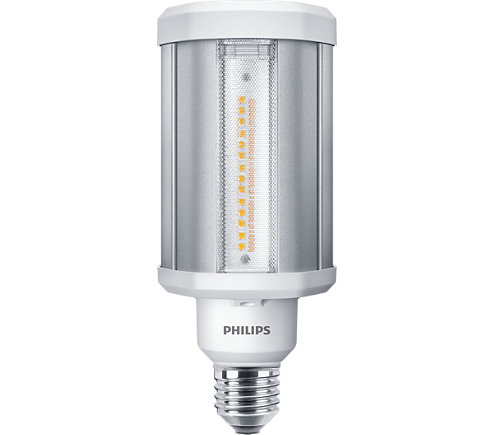

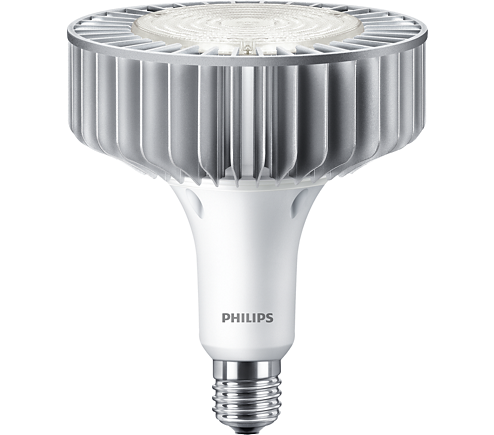

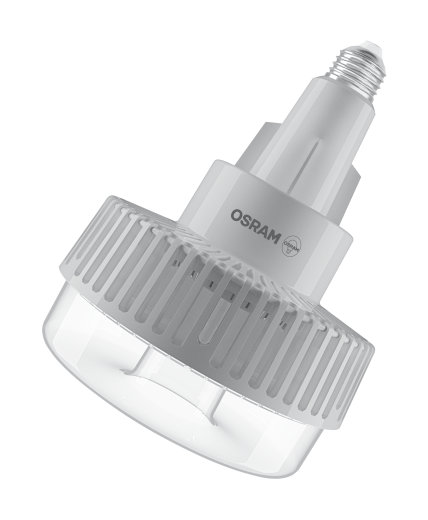

■ Fotka LED náhrad
nahoře: typ 360° (eliptické), dole: typ HIGH BAY
 |
 |
 |
 |
■ Výkonové řady rtuťových výbojek
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 50 | 1800 |
| 80 | 3800 |
| 125 | 6300 |
| 250 | 13000 |
| 400 | 22000 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, může se lišit u jednotlivých typů.
■ Dostupné LED náhrady pro rtuťové výbojky
| Příkon (W) | Světelný tok (lm) | Typ vyzařování |
|---|---|---|
| 23 | 2700 | 360° |
| 30 | 3600 | 360° |
| 46 | 5400 | 360° |
| 95 | (2700 K) 11700 | 360° |
| 95 | (4000 K) 13000 | 360° |
| 21 | 2850 | 360° |
| 28 | 3800 | 360° |
| 42 | 5700 | 360° |
| 25 | 3100 | 360° |
| 95 | 13000 | (HIGH BAY) 120° |
| 140 | 20000 | (HIGH BAY) 120° |
| 100 | 12000 | (HIGH BAY) 60° |
| 160 | 20000 | (HIGH BAY) 60° |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků rtuťových výbojek.
■ Příkon
Rtuťové výbojky jsou provozovány s elektromagnetickým předřadníkem. K příkonu výbojky je tedy třeba vždy připočítat ztrátový výkon na elektromagnetickém předřadníku. Pokud není známý typ, je možné výkon výbojky vynásobit koeficientem 1,2. Příklad: svítidlo s 80W výbojkou má přibližný celkový příkon 96 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 28 W má příkon 28 W.
■ Porovnání rtuťové výbojky a LED náhrady
| výbojka | LED | |
|---|---|---|
| Doba života (h) | 20 000 | 50 000 |
| Index podání barev (-) | 50 | 70-80 |
| Počet sepnutí (-) | *- | 50k - 100k |
| Činitel stárnutí (-) | 0,75-0,60 | 0,7 |
| Náhr. teplota chromatičnosti (K) | ** 4 000 | 2 700 - 4 000 |
| Maximální teplota (°C) | * (200) | 70-90 |
| Vyzařování (°) | 360 | 360 či méně |
| Měrný výkon (se započtením předřadníku) (lm/W) | cca 50 | cca 120-135 |
| Potenciál úspory | - | cca 55-60 % |
* neudává se, ** u starších typů více
■ Ekonomické zhodnocení
Vstupní parametry: příkon výbojky včetně elektromagnetického předřadníku 96 W, příkon LED náhrady 28 W, cena LED náhrady 1600 Kč.

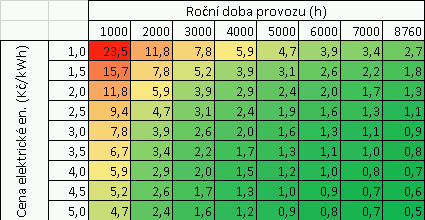

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit.
■ Úprava svítidla
Většina LED náhrad za vysokotlaké výbojky je určena pro výměnu za výbojky provozované s elektromagnetickým předřadníkem (nemusí být tedy potřeba žádná úprava svítidla). Vždy je nutné se nicméně držet pokyny výrobce LED světelného zdroje, které se mohou pro jednotlivé typy lišit.
■ Doporučení a závěr
LED náhrady za rtuťové, sodíkové a halogenidové výbojky jsou obvykle identické výrobky a vhodnost náhrady je nutné zvážit vůči konkrétnímu typu výbojky. Specifickou skupinou LED náhrad za rtuťové výbojky jsou směrové LED náhrady HIGH BAY, které mohou zvýšit úsporu, ale také více pozměnit světelné poměry v prostoru.
Rtuťové výbojky jsou neúčinný světelný zdroj a pouhým ekonomickým pohledem je LED náhrada vhodná ke zvážení. Vzhledem ke stáří rtuťových výbojek je ale pravděpodobný stav svítidel špatný a morálně zastaralý a LED náhradu je vhodné pečlivě zvážit. Vhodnější pravděpodobně může být celková modernizace osvětlovací soustavy.
